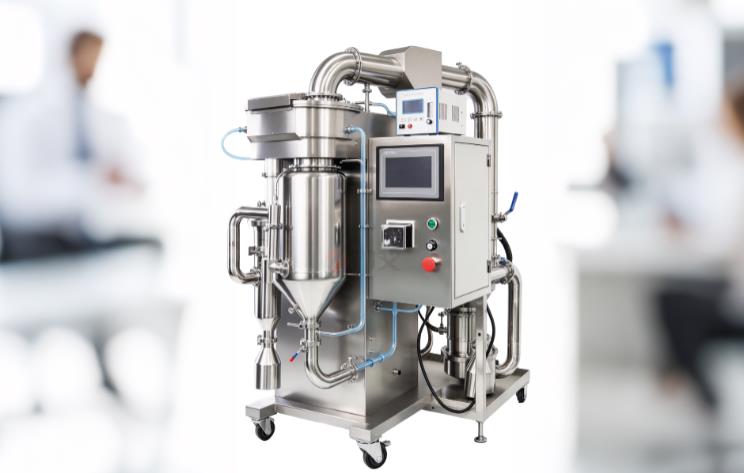

有机溶剂/闭式循环喷雾干燥机是什么？

在喷雾干燥的工业应用中，有一类物料比较特殊——它们的料液中含有乙醇、丙酮、二氯甲烷等有机溶剂，或者物料本身遇氧容易变质。这类物料如果直接使用常规的开式喷雾干燥机，面临的不是干燥效果好坏的问题，而是安全问题。有机溶剂蒸气与空气混合后在一定浓度范围内遇点火源即可引发爆炸，粉尘与溶剂蒸气叠加后的风险更高。闭式循环喷雾干燥机正是为解决这一类物料的干燥需求而发展起来的专用设备。

一、从“开放”到“封闭”的转变

常规喷雾干燥机以空气为干燥介质，空气经过滤和加热后送入干燥塔，与雾化后的料液接触完成干燥，尾气经除尘后排放。这个流程对水基料液是合适的，但换到有机溶剂体系就不行了。

闭式循环喷雾干燥机的核心变化在于：干燥介质由空气替换为惰性气体（通常为氮气），整个系统在密闭状态下运行，干燥尾气不直接排放，而是经过溶剂冷凝回收和气体净化后重新循环使用。系统的主要构成包括干燥塔、加热器、冷凝器、溶剂回收装置、循环风机和氮气补充系统等。含有机溶剂的料液经雾化后在干燥塔内与热氮气接触，溶剂迅速蒸发形成固体颗粒；携带溶剂蒸气的氮气进入冷凝器，溶剂被冷凝为液体后回收，脱溶后的氮气经加热后重新送回干燥塔，形成一个闭环。

“闭式”的含义并不仅仅是“把门关上”。整套系统需要在微正压状态下运行，以阻止外界空气渗入。塔内含氧量通常需要控制在3%以下，部分防爆机型要求氧浓度低于5%，低至有做到500ppm以下的。这个指标是通过高精度氧分析仪实时监测，配合氮气自动补入系统来维持的。

二、系统里有哪些关键部件

一套典型的闭式循环喷雾干燥机组，除了常规喷雾干燥机已有的进料泵、雾化器和干燥塔之外，有几处是针对有机溶剂体系专门设计的。

1.干燥塔：的塔体通常采用304或316L不锈钢，内壁镜面抛光，无死角，便于清洗和防止物料残留。塔顶设有防爆片，当系统压力异常升高时自动泄爆。塔壁可配置冷风夹套或气扫装置，减少粘壁。

2.雾化器：以离心式为主，转速通常在8000—20000rpm之间，液滴粒径可控制在10—150μm。对于高粘度有机料液，离心雾化方式相比压力式喷嘴更不容易堵塞。

3.冷凝回收系统：是闭式循环的另一个核心。干燥尾气中的有机溶剂蒸气需要被冷凝为液态回收。冷凝温度的选择依据溶剂的露点确定，一级冷凝温度通常在-10℃至-15℃左右，对低沸点溶剂还需要配置深冷级冷凝（如-40℃）进行二级回收。溶剂回收率因溶剂种类和设备配置而异，一般在85%—98.5%之间。

4.氮气循环系统：由循环风机、加热器、过滤器、氧含量分析仪和压力调节装置组成。氮气经加热器升温后送入干燥塔，干燥后的含溶剂气体经除尘、冷凝脱溶后，再由风机送回加热器，完成一轮循环。系统需维持微正压运行，通常为10—50kPa，压力传感器与安全阀联锁，超压时自动泄压。

三、安全设计的多层逻辑

闭式循环喷雾干燥机的安全设计不是靠单一措施保障的，而是多层防护叠加的结果。

一层是惰性气体保护。氮气的持续循环将系统内的氧含量维持在安全阈值以下，使有机溶剂蒸气即使在温度较高的环境中也无法形成可燃混合气。这是整个安全体系的基础。

二层是压力与温度联锁。 系统压力传感器持续监测塔内压力，当压力超过设定值（如3000Pa）时安全阀自动打开泄压；塔顶防爆片作为第二道泄压措施。温度传感器与加热系统联锁，当温度异常升高时自动切断加热。

三层是氧含量分级响应。不同设备的氧含量设定阈值有所差异，常见的分级逻辑是：含氧量达到3%时系统停止加热并自动补充氮气，达到6%时触发报警联锁并停机。部分医药级设备将报警值设定在更严格的水平，要求从报警到氮气置换启动的响应时间不超过3秒。

四层是整机防爆配置。电气元件需符合防爆等级要求（如Ex d IIB T4），设备内部可选配通风系统，在有害气体浓度过高时自动排出。

四、哪些物料需要用到它

闭式循环喷雾干燥机的适用场景可以归纳为两类：料液中含有有机溶剂的，以及产品本身不能接触氧气的。

医药领域是这类设备应用较为集中的方向。含乙醇或丙酮的原料药、中药提取物、脂溶性药物中间体等，常规干燥方式要么存在安全风险，要么溶剂无法回收造成成本浪费。闭式循环系统在完成干燥的同时可以回收大部分溶剂，对于价格较高的有机溶媒，回收带来的成本节约相当可观。设备按GMP要求设计时，内表面粗糙度需控制在Ra1.6以内，表面圆弧过渡，无清洗死角。

新能源材料方面，锂电池正负极材料的制备过程中，部分浆料以乙醇或NMP为溶剂。闭式循环喷雾干燥机在正极材料制备中可以有效去除多余水分和溶剂，确保成品纯度和一致性。硅碳负极等对氧气敏感的材料，则通过全密闭无氧环境防止材料氧化变性。

精细化工与新材料领域涵盖催化剂、有机染料、树脂微球、硬质合金粉体等。非氧化物类陶瓷如氮化铝、氮化硅在高温下容易氧化，需要在惰性气氛中完成干燥和造粒，闭式循环系统可以提供这样的条件。

此外，含有毒溶剂的物料干燥也适用于这一系统。由于尾气不直接排放，有毒溶剂蒸气在系统内被冷凝回收，不会扩散到环境中，操作人员接触有害气体的风险相应降低。

五、行业标准与选型参考

闭式循环喷雾干燥机在国内有明确的行业标准。JB/T 12063-2014《闭路循环喷雾干燥机》由工业和信息化部于2014年批准发布，规定了设备的标记、技术要求、试验方法、检验规则等内容，适用于含有机溶媒、易氧化以及易燃易爆物料的离心式闭路循环喷雾干燥机。该标准明确排除了压力式闭路循环喷雾干燥机，说明离心式雾化方式是这一设备类型的主流选择。

在选型时，有几个参数值得优先确认。氧含量控制精度方面，高精度测氧仪应达到≤0.1% VOL的检测精度，联锁响应时间越短越好。溶剂回收率根据溶剂种类差异较大，乙醇等常见溶剂的回收率通常在90%以上，低沸点溶剂需要更低的冷凝温度才能达到相同水平。材质配置方面，与物料和溶剂接触的部分需选用耐腐蚀材质，含氯溶剂（如二氯甲烷）对不锈钢的腐蚀性较强，可能需要更高等级的合金或衬里处理。GMP合规性方面，制药行业的应用需要供应商提供完整的设备验证资料，包括材质证明、表面粗糙度检测报告和清洗验证方案。

闭式循环喷雾干燥机本质上是一套将“干燥”和“安全防护”和“溶剂回收”整合在同一个密闭循环中的设备。它解决的问题不是如何把料液变成粉体——这个问题常规喷雾干燥机已经能回答——而是如何在确保安全的前提下，把含有机溶剂或对氧敏感的料液变成粉体，同时不让溶剂白白排掉。对于涉及有机溶剂体系的粉体生产场景，是否选用这类设备，核心判断依据是料液中溶剂的种类和含量、产品对氧化的敏感程度，以及溶剂回收在经济上是否合理。
